Bombas multietapa verticales: eficiencia y ahorro de espacio en plantas de tratamiento de agua

1. ¿Qué son las bombas multietapa verticales?

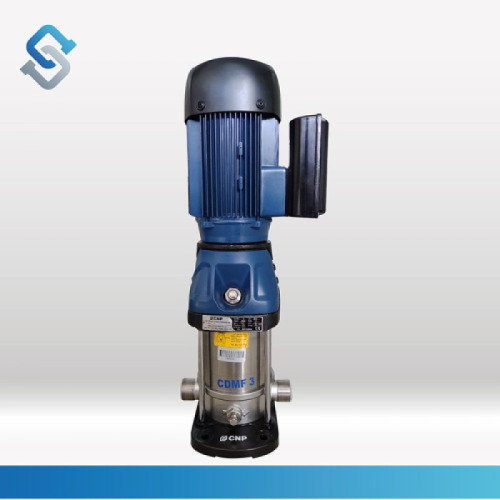

Una bomba multietapa vertical es un tipo de bomba centrífuga compuesta por varios impulsores (etapas) dispuestos en serie, alineados de forma vertical. Este diseño permite generar altas presiones con un caudal constante, ocupando muy poco espacio en planta.

Su estructura compacta y su capacidad para manejar agua limpia o ligeramente contaminada la hacen ideal para aplicaciones como:

• Presurización en plantas de tratamiento de agua.

• Sistemas de ósmosis inversa (RO).

• Filtración, lavado de filtros y retrolavado.

• Rebombeo en líneas de distribución.

• Sistemas de agua potable o procesos industriales.

2. Cómo funciona una bomba multietapa vertical

El principio de funcionamiento es el mismo que el de cualquier bomba centrífuga multietapa, pero optimizado en un eje vertical:

1. El agua entra por la parte inferior de la bomba.

2. Cada impulsor aumenta la presión del fluido gradualmente.

3. El fluido pasa a través de difusores entre cada etapa, convirtiendo la velocidad en presión.

4. Finalmente, el agua sale por la descarga superior con la presión total requerida por el sistema.

Cada etapa suma una fracción de presión, por lo que el número de etapas determina la altura total (presión) que puede generar la bomba.

3. Ventajas de las bombas multietapa verticales en plantas de tratamiento de agua

🔹 1. Alta eficiencia energética

Las bombas verticales multietapa están diseñadas para operar con altos rendimientos hidráulicos, lo que se traduce en menor consumo eléctrico. En plantas donde la operación es continua (24/7), esta eficiencia puede representar ahorros significativos en costos de energía.

🔹 2. Ahorro de espacio

Gracias a su configuración vertical, ocupan una huella muy reducida. Esto es especialmente útil en plantas compactas o en sistemas donde el espacio es limitado, como cuartos de bombeo o contenedores de tratamiento modular.

🔹 3. Presiones elevadas con caudales constantes

Al tener varias etapas, la bomba puede alcanzar altas presiones sin aumentar el tamaño del motor, manteniendo un flujo estable y continuo. Esto es esencial en sistemas de filtración por membranas, ósmosis inversa o lavado a presión, donde se requiere una presión constante y controlada.

🔹 4. Funcionamiento silencioso y confiable

Su diseño balanceado y su montaje vertical reducen las vibraciones y el ruido, ofreciendo una operación más estable y silenciosa, ideal para entornos industriales o urbanos.

🔹 5. Fácil integración con variadores de frecuencia (VFD)

Las bombas multietapa verticales funcionan perfectamente con variadores de velocidad, lo que permite ajustar la presión según la demanda real. Esto no solo mejora la eficiencia energética, sino que prolonga la vida útil de los componentes.

🔹 6. Materiales resistentes a la corrosión

Muchas bombas verticales multietapa se fabrican en acero inoxidable, lo que garantiza una larga durabilidad en contacto con agua tratada, aguas grises o líquidos ligeramente agresivos.

4. Aplicaciones comunes en plantas de tratamiento de agua

• Sistemas de filtración y ósmosis inversa (RO): generan la presión necesaria para forzar el paso del agua por las membranas.

• Líneas de presurización y distribución: mantienen presión constante hacia redes de tuberías o tanques elevados.

• Lavado de filtros y retrolavado: suministran presión controlada para limpieza de medios filtrantes.

• Rebombeo entre etapas del tratamiento: elevan el agua tratada entre distintas secciones del proceso.

• Sistemas de agua ultrapura o desmineralizada: por su construcción higiénica y materiales inoxidables.

5. Comparación: bomba multietapa vertical vs. horizontal

6. Consejos para su instalación y mantenimiento

1. Instalar sobre una base firme y nivelada para evitar vibraciones.

2. Asegurar una buena alineación entre motor y eje.

3. Evitar cavitación: garantizar un suministro suficiente de agua en la succión.

4. Revisar sellos mecánicos y rodamientos periódicamente.

5. Instalar válvulas de retención y de alivio de presión para proteger el sistema.

6. Utilizar variadores de frecuencia (VFD) para ajustar el rendimiento y prolongar la vida útil.

7. Conclusión

Las bombas multietapa verticales son una herramienta indispensable para cualquier planta de tratamiento de agua moderna. Combinan eficiencia energética, potencia y ahorro de espacio, convirtiéndose en una solución técnica y económica ideal para sistemas que requieren alta presión con caudales moderados.

Su diseño compacto, su compatibilidad con variadores de frecuencia y su construcción resistente aseguran un rendimiento confiable y duradero, contribuyendo al uso responsable del agua y la energía en las operaciones industriales y municipales.
