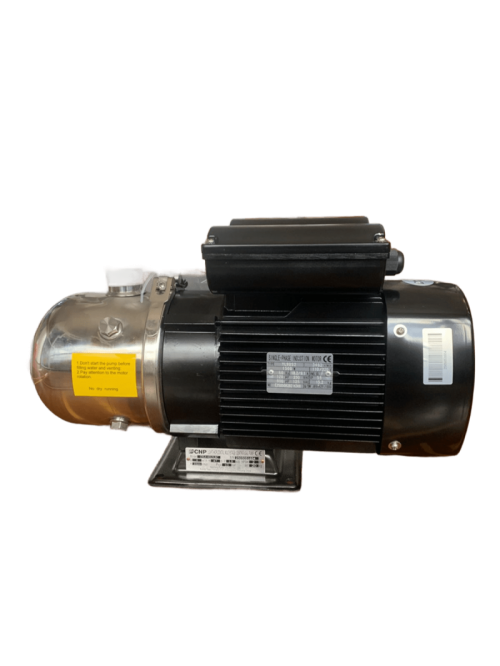

Bombas multietapa horizontales: potencia y estabilidad para aplicaciones industriales exigentes

Las bombas multietapa horizontales son equipos diseñados para generar presiones elevadas mediante varias etapas (impulsores) alineadas en serie, todo dentro de un mismo eje horizontal. Por su capacidad para entregar caudales constantes a altas presiones y por su construcción robusta, se han convertido en la columna vertebral de múltiples procesos industriales: calderas, sistemas de alimentación a alta presión, circuitos de refrigeración, ósmosis inversa, alimentación de filtros y más.

En este artículo veremos cómo funcionan, en qué aplicaciones destacan, sus ventajas y limitaciones, consejos de selección e instalación, y una sección de preguntas frecuentes pensada para responder las búsquedas más comunes de usuarios industriales.

¿Cómo funcionan?

Una bomba multietapa horizontal tiene varios impulsores (etapas) montados a lo largo de un mismo eje. El fluido entra por la primera etapa donde se le imprime energía; después pasa a la siguiente etapa y así sucesivamente. Cada etapa va aumentando la presión, permitiendo alcanzar altas presiones con un diseño compacto. Al ser horizontales, la carcasa y el alineamiento mecánico facilitan mantenimiento y acoplamiento directo con motores eléctricos estándar.

Ventajas principales

• Alta presión en paquetes compactos: Ideal cuando se necesita presión elevada sin ocupar mucho espacio vertical.

• Eficiencia energética: Las curvas de rendimiento están optimizadas para aplicaciones de bombeo en serie; correctamente seleccionadas reducen consumo eléctrico.

• Funcionamiento estable y suave: Menor vibración cuando están correctamente alineadas y soportadas, lo que prolonga vida útil de rodamientos y sellos.

• Mantenimiento accesible: Acceso lateral/axial facilita reemplazo de sellos, impulsores y retenes sin necesidad de desmontar completamente la tubería.

• Flexibilidad de diseño: Se pueden construir con distintos materiales (acero inoxidable, hierro, bronce) según la corrosión o compatibilidad del fluido.

Aplicaciones típicas en la industria

• Alimentación de calderas y sistemas de vapor.

• Plantas de ósmosis inversa y desalación.

• Sistemas de alta presión en procesos químicos.

• Circulación en intercambiadores de calor y chillers.

• Suministro de agua a redes industriales y riego presurizado de larga distancia.

• Aplicaciones en la industria petroquímica, papelera y textil.

Criterios para seleccionar la bomba correcta

1. Curva de rendimiento (Caudal vs. Presión): Asegúrate que el punto de operación (Q, H) esté cerca del punto de máxima eficiencia (BEP — Best Efficiency Point).

2. Materiales: Elige materiales compatibles con el fluido (por ejemplo, acero inoxidable para fluidos corrosivos o alimentarios).

3. Temperatura y viscosidad del fluido: Afectan la potencia requerida y la selección de sellos.

4. NPSH disponible: Verificar para evitar cavitación; seleccionar bomba con NPSH requerido menor o igual al disponible.

5. Tipo de sello: Mecánicos para líquidos limpios; consideraciones especiales (flush, cámaras de sello) para fluidos agresivos.

6. Motor y accionamiento: Verificar potencia, variadores de frecuencia (VFD) si se requiere control de caudal/energía.

7. Mantenimiento y repuestos: Disponibilidad de repuestos y facilidad de servicio en sitio.

Buenas prácticas de instalación y puesta en marcha

• Base y anclaje rígidos: Una base sólida y una correcta nivelación reducen vibraciones.

• Alineamiento motor–bomba: Debe hacerse con instrumentos para evitar cargas axiales y radiales en el eje.

• Tuberías apoyadas: Evitar cargas en la brida de la bomba; soportar tuberías cercanas.

• Válvulas de control adecuadas: No se debe usar una válvula totalmente cerrada para regular la bomba a menos que esté diseñada para ello.

• Arranque progresivo: Si es posible, usar soft-start o VFD para evitar golpes hidráulicos.

• Comprobar sentido de giro antes de conectar definitivamente.

Mantenimiento preventivo (checklist)

• Revisar y engrasar rodamientos según fabricante.

• Inspeccionar sellos mecánicos y empaquetadura.

• Medir vibraciones y temperaturas en puntos críticos.

• Verificar alineación cada cierto intervalo operativo.

• Chequear respuesta del motor y consumos eléctricos.

• Limpiar filtros y trampas de aire en la succión.

Problemas comunes y soluciones rápidas

• Cavitación (ruido, pérdida de rendimiento): Revisar NPSH, aumentar presión de succión, reducir temperatura, disminuir pérdida en la línea de succión.

• Vibraciones excesivas: Revisar alineamiento, rodamientos, soporte y balanceo de impulsores.

• Fugas en sellos: Verificar desgaste del sello, calidad del flush, repuestos originales.

• Caudal menor al esperado: Comprobar obstrucciones, válvulas parcialmente cerradas, desgaste de impulsores.

Consideraciones de seguridad y manejo de químicos

Para líquidos agresivos o tóxicos, instalar sistemas de contención, válvulas de cierre de emergencia, detector de fugas y electroválvulas interconectadas con el sistema de parada. Asegurar que el personal use EPP y siga protocolos de manipulación de químicos.

Preguntas frecuentes (FAQ) — lo que la gente busca

¿Cuándo elegir una multietapa horizontal sobre una vertical?
Si el espacio vertical es limitado y se requiere fácil acceso para mantenimiento, la opción horizontal suele ser preferible. Las verticales se usan cuando se busca ocupar menos área horizontal o cuando la succión está por debajo del eje.

¿Pueden las multietapa manejar líquidos con sólidos en suspensión?
Generalmente no. Estas bombas están diseñadas para líquidos limpios o con partículas muy pequeñas. Para sólidos se recomiendan bombas tipo centrífugas de paso libre o bombas de desplazamiento.

¿Cómo evito la cavitación?
Asegurando un NPSH disponible mayor al requerido, disminuyendo pérdidas en la succión y evitando temperaturas demasiado altas que reduzcan la presión de vapor del fluido.

¿Se pueden acoplar a un variador de frecuencia (VFD)?
Sí. Un VFD permite ajuste preciso de caudal y ahorro energético, pero requiere protecciones y programación adecuadas (rampas, límites de torque, protección contra sobrevelocidad).

¿Qué vida útil tienen los impulsores y sellos?
Depende del fluido, condiciones de operación y mantenimiento. Con mantenimiento preventivo adecuado, los impulsores y rodamientos pueden durar años; los sellos suelen requerir inspección y posible reemplazo más frecuente.
