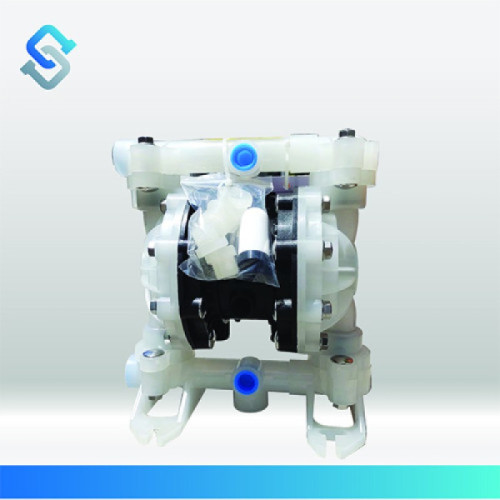

¿Qué es una bomba neumática de diafragma?

Una bomba neumática de diafragma, también conocida como bomba AODD (Air Operated Double Diaphragm), es un tipo de bomba de desplazamiento positivo que utiliza aire comprimido para mover líquidos mediante el movimiento alternado de dos membranas o diafragmas flexibles.

Estas bombas funcionan sin electricidad, lo que las hace seguras para ambientes peligrosos o explosivos, además de ser muy utilizadas para transportar:

• agua

• químicos

• lodos

• aceites

• líquidos viscosos

• productos alimentarios

Una característica clave de la bomba de diafragma neumática es su capacidad de autocebado y funcionamiento en seco sin dañarse, algo que muchas otras bombas no pueden hacer.

¿Cómo funciona una bomba neumática de diafragma?

El funcionamiento de una bomba neumática de diafragma se basa en el movimiento alternado de dos diafragmas conectados por un eje central.

El proceso ocurre en cuatro etapas principales:

1. Entrada de aire comprimido

El sistema recibe aire comprimido desde un compresor. Este aire entra a la cámara de la bomba a través de una válvula de distribución.

2. Movimiento del diafragma

El aire empuja uno de los diafragmas flexibles, creando presión dentro de la cámara.

3. Succión del líquido

Cuando el diafragma se mueve hacia atrás, se genera vacío, permitiendo que el líquido entre a la bomba a través de la válvula de succión.

4. Descarga del líquido

Cuando el diafragma se mueve hacia adelante, el líquido es empujado hacia la salida de la bomba, completando el ciclo de bombeo.

Este proceso ocurre de forma continua y alternada entre los dos diafragmas, lo que permite un flujo constante del líquido.

Partes principales de una bomba neumática de diafragma

Las bombas neumáticas industriales están compuestas por varios componentes clave:

• Diafragmas o membranas: responsables del movimiento del fluido

• Cámaras de bombeo: donde entra y sale el líquido

• Válvulas de bola o clapetas: controlan el flujo del líquido

• Válvula de aire: regula la entrada de aire comprimido

• Conexiones de entrada y salida

Cada uno de estos componentes es esencial para garantizar el correcto funcionamiento de la bomba de diafragma neumática.

Ventajas de las bombas neumáticas de diafragma

Las bombas neumáticas de diafragma ofrecen múltiples beneficios que las hacen muy populares en la industria:

✔ Funcionan con aire comprimido (no requieren electricidad)
✔ Pueden trabajar en seco sin dañarse
✔ Son ideales para líquidos viscosos o con sólidos
✔ Alta resistencia a químicos corrosivos
✔ Fácil mantenimiento
✔ Diseño robusto y larga vida útil

Estas características convierten a la bomba neumática de diafragma en una de las mejores opciones para aplicaciones industriales exigentes.

Aplicaciones de las bombas neumáticas de diafragma

Las bombas de diafragma neumáticas se utilizan en múltiples sectores industriales, entre ellos:

Tratamiento de agua

Para dosificación de químicos, transferencia de lodos y manejo de líquidos.

Acuicultura

Para mover agua, lodos y productos de limpieza en estanques.

Industria química

Para transferir líquidos corrosivos o peligrosos.

Industria alimentaria

Para el manejo seguro de líquidos y productos viscosos.

Minería

Para bombeo de lodos y fluidos con partículas sólidas.

Conclusión

Las bombas neumáticas de diafragma son equipos altamente eficientes y versátiles que utilizan aire comprimido para mover líquidos de forma segura y confiable. Gracias a su diseño de doble membrana, estas bombas pueden manejar una amplia variedad de fluidos, desde agua hasta químicos agresivos.

Si buscas una solución robusta para transferencia de líquidos industriales, tratamiento de agua o aplicaciones acuícolas, la bomba neumática de diafragma es una de las mejores alternativas disponibles.
