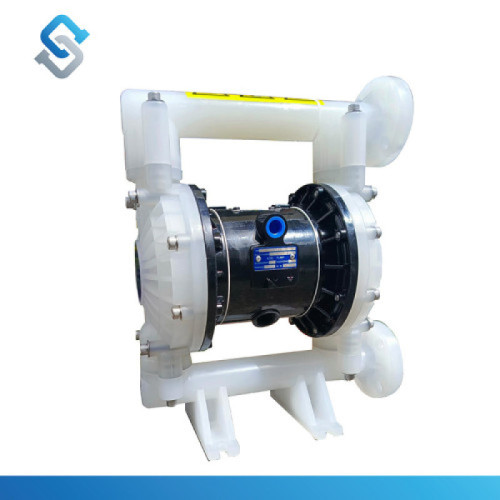

Bombas neumáticas de diafragma: qué son y cómo funcionan

Bombas neumáticas de diafragma: qué son y cómo funcionan

Las bombas neumáticas de diafragma son equipos industriales diseñados para transferir líquidos mediante el uso de aire comprimido y un sistema de diafragmas flexibles. Este tipo de bombas es muy utilizado en aplicaciones donde se requiere manejar fluidos agresivos, viscosos o con sólidos en suspensión.

Debido a su seguridad, eficiencia y bajo mantenimiento, las bombas neumáticas de diafragma se han convertido en una solución confiable para diferentes sectores industriales.

¿Qué es una bomba neumática de diafragma?

Una bomba neumática de diafragma, también conocida como bomba AODD (Air Operated Double Diaphragm), es un dispositivo de bombeo que utiliza aire comprimido para mover dos diafragmas que trabajan de manera alternada.

Estos diafragmas generan un efecto de succión y descarga, permitiendo transportar líquidos de forma continua sin necesidad de motores eléctricos directos.

Este tipo de bomba se caracteriza por:

• No utilizar sellos mecánicos

• Tener alta resistencia química

• Ser capaz de manejar líquidos viscosos o abrasivos

• Trabajar en ambientes industriales exigentes

Cómo funciona una bomba neumática de diafragma

El funcionamiento de una bomba de diafragma neumática se basa en el movimiento alternativo de dos diafragmas conectados a un sistema de válvulas internas.

El proceso ocurre en varias etapas:

1. Entrada de aire comprimido

El aire comprimido ingresa al sistema y empuja uno de los diafragmas hacia un lado.

2. Generación de succión

Cuando el diafragma se mueve, crea un vacío que permite que el líquido entre en la cámara de bombeo.

3. Descarga del fluido

El segundo diafragma se mueve en dirección contraria, expulsando el líquido hacia la salida de la bomba.

4. Ciclo continuo

Este proceso se repite de forma constante, generando un flujo continuo de líquido.

Gracias a este mecanismo, las bombas neumáticas de diafragma pueden operar de manera eficiente incluso con fluidos difíciles.

Ventajas de las bombas neumáticas de diafragma

Las bombas de diafragma operadas por aire ofrecen múltiples beneficios en aplicaciones industriales.

Alta seguridad operativa

Al funcionar con aire comprimido, no generan chispas ni riesgo eléctrico.

Manejo de líquidos corrosivos

Pueden trabajar con químicos agresivos como ácidos o solventes.

Capacidad para sólidos

Permiten bombear líquidos que contienen partículas en suspensión.

Bajo mantenimiento

Su diseño mecánico reduce el desgaste de componentes.

Autocebado

Muchas bombas de diafragma pueden operar sin necesidad de cebado previo.

Aplicaciones industriales de las bombas neumáticas de diafragma

Las bombas neumáticas de diafragma se utilizan en diversos sectores industriales debido a su versatilidad.

Industria química

Transferencia de ácidos, solventes y productos químicos.

Tratamiento de agua

Dosificación de químicos y manejo de lodos.

Industria alimentaria

Bombeo de líquidos viscosos como jarabes o concentrados.

Minería

Transporte de lodos abrasivos y fluidos pesados.

Acuicultura

Transferencia de líquidos y químicos utilizados en sistemas de producción acuícola.

Cómo elegir una bomba neumática de diafragma

Al seleccionar una bomba neumática de diafragma, es importante considerar varios factores técnicos:

• Tipo de fluido

• Viscosidad del líquido

• Presión de trabajo

• Temperatura del fluido

• Material del diafragma

• Caudal requerido

Una correcta selección del equipo garantiza mayor eficiencia y mayor vida útil del sistema.

Conclusión

Las bombas neumáticas de diafragma representan una solución eficiente y segura para el manejo de líquidos en aplicaciones industriales. Su capacidad para trabajar con fluidos corrosivos, viscosos o con sólidos, junto con su bajo mantenimiento y alta confiabilidad, las convierte en una de las tecnologías de bombeo más utilizadas en la industria moderna.

Si estás buscando bombas neumáticas de diafragma para aplicaciones industriales, es recomendable elegir equipos de alta calidad y contar con asesoría técnica especializada para garantizar el mejor rendimiento del sistema.
