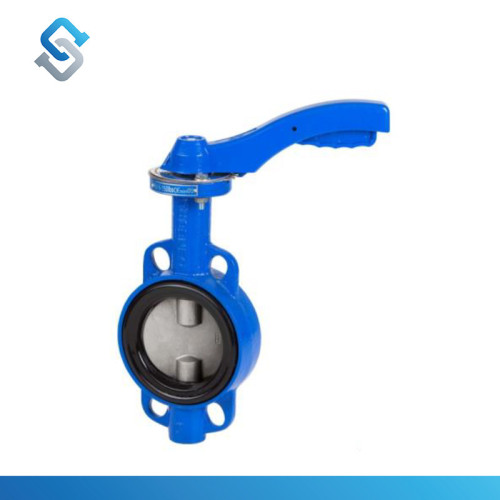

Válvula de mariposa tipo wafer 2109 GENEBRE

La Válvula de Mariposa Tipo Wafer (Modelo 2109) de Genebre S.A. representa la solución ideal para aplicaciones que requieren un diseño compacto y eficiente en sistemas de tuberías. Fabricada con los más altos estándares de calidad, esta válvula ofrece un rendimiento excepcional en el control de flujo de líquidos y gases en diversas industrias.

Principales Características Técnicas

1. Diseño y Construcción Robustos:

• Cuerpo: Fabricado en fundición EN-GJL-200 (GG-20) con recubrimiento epoxi para máxima resistencia a la corrosión

• Disco: Acero inoxidable 1.4408 (CF8M) con tratamiento superficial granallado para mayor durabilidad

• Asiento: Elastómero EPDM para sellado eficiente en medios no agresivos

2. Compatibilidad y Montaje:

• Conexiones para montaje entre bridas ANSI 150 y EN 1092 PN 10/16

• Placa ISO 5211 para fácil acoplamiento con actuadores manuales, neumáticos o eléctricos

• Longitud entre caras según UNE EN 558-1 Serie 20 (DIN 3202 K1)

3. Especificaciones de Operación:

• Presión Máxima de Trabajo:

  • 16 bar para tamaños de 2" a 12"

  • 10 bar para tamaños de 14" a 24"

• Rango de Temperatura: -20°C a +120°C

Tabla de Dimensiones y Pesos

Nota: Disponible en tamaños desde 2" (DN50) hasta 24" (DN600)

Ventajas Clave

✔ Diseño compacto wafer para instalación sencilla entre bridas
✔ Materiales de alta calidad para mayor vida útil
✔ Bajo mantenimiento gracias a su construcción robusta
✔ Amplia gama de tamaños para diversas aplicaciones industriales
✔ Compatibilidad con múltiples estándares (ANSI, EN, ISO)

Aplicaciones Recomendadas

• Sistemas de agua (potable, residual, riego)

• Ventilación y aire acondicionado (HVAC)

• Industria alimentaria y farmacéutica

• Procesos químicos no corrosivos

• Sistemas de incendios y protección contra incendios

Ficha Técnica

Válvula_de_mariposa_tipo_wafer_2109.pdf
