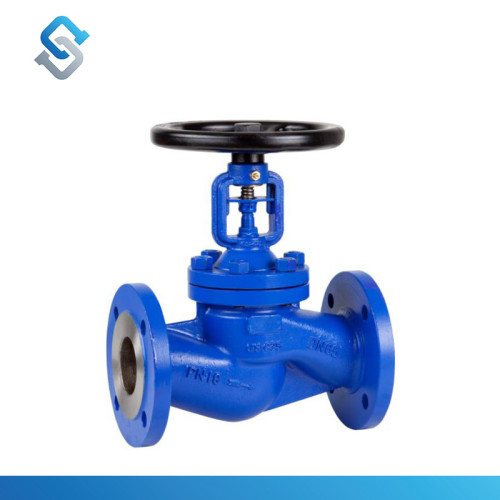

Válvula de Globo con Fuelle 2231 GENEBRE

La Válvula de Globo con Fuelle (Modelo 2231) de Genebre S.A. es una solución avanzada para aplicaciones críticas donde la estanqueidad absoluta es primordial. Diseñada para eliminar fugas por el vástago, esta válvula es ideal para fluidos de alta temperatura, vapor, aceites térmicos y servicios de vacío, cumpliendo con los más altos estándares de seguridad y eficiencia.

Características Clave

1. Diseño Innovador y Sellado Perfecto

• Sello de Fuelle: Fabricado en acero inoxidable AISI 304, garantiza cero fugas por el vástago, incluso en condiciones extremas.

• Materiales Premium:

  • Cuerpo y tapa en acero al carbono 1.0619 (WCB) con pintura anticorrosiva.

  • Obturador y asiento con aporte de acero inoxidable para resistencia al desgaste.

  • Junta espirometálica (AISI 304 + grafito) para máxima estanqueidad.

• Eje no ascendente: Diseño compacto y seguro, con indicador de posición integrado.

2. Rendimiento en Condiciones Exigentes

• Presión Máxima: 16 bar (232 psi).

• Rango de Temperatura: -20°C a +350°C, apta para criogenia y servicios de vapor.

• Conexiones: Extremos bridados según EN 1092 PN16, compatible con sistemas estándar europeos.

3. Componentes y Facilidad de Mantenimiento

• Volante ergonómico: Diseño cómodo para operación manual.

• Engrasador integrado: Facilita la lubricación del vástago y bujes, prolongando la vida útil.

• Partes de recambio disponibles: Fuelle, juntas y ejes (códigos K2231/J2231).

4. Dimensiones y Datos Técnicos

• Tamaños disponibles: Desde ½" (DN15) hasta 8" (DN200), con pesos desde 4.3 kg hasta 130 kg.

  • Ejemplo: DN50 – L: 230 mm, D: 165 mm, Peso: 11.5 kg.

• Valores Kv: Desde 4.2 m³/h (DN15) hasta 730 m³/h (DN200), para cálculo preciso de caudales.

• Curva presión-temperatura: Gráfico incluido para selección segura según condiciones operativas.

Aplicaciones Recomendadas

✔ Plantas de aceite térmico: Control seguro de fluidos a alta temperatura.
✔ Sistemas de vapor: Estanqueidad garantizada en aplicaciones energéticas.
✔ Industria química y farmacéutica: Ideal para fluidos peligrosos o de alto valor.
✔ Servicios de vacío: Diseño especializado para evitar contaminación.

Ventajas Competitivas

• Certificaciones: Cumple con EN 13709 (DIN 3356) y EN 558 Serie 1 (DIN 3202 F1).

• Doble protección: Sellado por fuelle + empaquetadura de grafito.

• Diseño robusto: Tratamientos superficiales anticorrosivos en todos los componentes críticos.

Ficha Técnica

Válvula_de_Globo_con_Fuelle_2231.pdf
