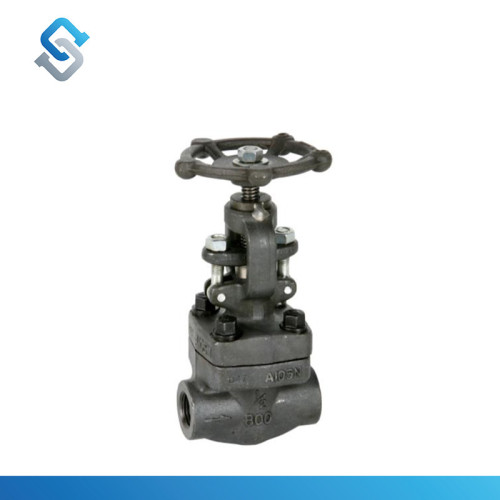

Válvula de Globo Clase 800 extremos roscados 2233N GENEBRE

La Válvula de Globo Clase 800 (Modelo 2233N) de Genebre S.A. es una solución robusta y confiable para el control preciso de fluidos en aplicaciones industriales de alta presión. Fabricada bajo los más altos estándares internacionales, esta válvula combina durabilidad, rendimiento y facilidad de mantenimiento, ideal para sectores como petróleo y gas, energía, química y procesos industriales críticos.


Características Clave

1. Diseño y Materiales Premium

  • Cuerpo y Bonete: Fabricados en acero forjado ASTM A105N, fosfatizado para resistencia a la corrosión.

  • Asiento y Disco:

    • Asiento endurecido con Stellite (aleación de alta resistencia al desgaste y erosión).

    • Disco de acero inoxidable ASTM A182 F6a, garantizando estanqueidad y larga vida útil.

  • Trim #8 (equivalente XU): Componentes internos optimizados para condiciones severas.

  • Conexiones: Extremos roscados NPT según ASME B1.20.1, asegurando compatibilidad con sistemas estándar.

2. Rendimiento en Condiciones Extremas

  • Presión Máxima140 bar (2030 psi).

  • Rango de Temperatura-29°C a 420°C, apta para criogenia y servicios de vapor.

  • Estanqueidad: Junta de cuerpo en acero inoxidable 304 + grafito, y empaquetadura de grafito en el vástago.

3. Dimensiones y Configuraciones

  • Tamaños disponibles: Desde ½" hasta 2", con detalles precisos de longitud (L), altura (H) y peso.

    • Ejemplo: Tamaño 1" – L: 111 mm, H: 203 mm, Peso: 125 kg.

  • Bonete Atornillado: Facilita inspección y mantenimiento sin desmontar la válvula del sistema.

4. Datos Técnicos Avanzados

  • Valores Kv: Desde 1.3 m³/h (½") hasta 19.2 m³/h (2"), para cálculo preciso de caudales y pérdidas de carga.

  • Curva Presión-Temperatura: Gráfico incluido para selección segura según condiciones operativas.


Aplicaciones Recomendadas

  • Industria Petroquímica: Control de hidrocarburos y fluidos corrosivos.

  • Plantas de Energía: Servicios de vapor y agua a alta presión.

  • Sistemas Criogénicos: Operación confiable en bajas temperaturas.


Ventajas Competitivas

✔ Certificaciones: Cumple con EN ISO 15761 y API 602 (calidad garantizada).
✔ Diseño Modular: Bonete y componentes internos accesibles para reparaciones rápidas.
✔ Superficies Fosfatizadas: Protección adicional contra oxidación y abrasión.

Ficha Ténica

Válvula_de_Globo_Clase_800_extremos_roscados_2233N.pdf
