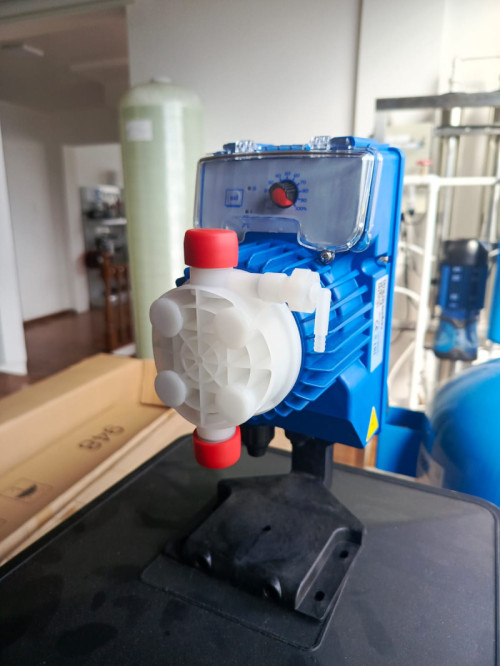

Bomba dosificadora SEKO AKL603 y serie Tekna AKL

Características, modelos, aplicaciones y criterios para seleccionar la bomba adecuada

Dosificación confiable con ajuste manual y control de nivel

La serie SEKO Tekna AKL está formada por bombas dosificadoras electromagnéticas de diafragma diseñadas para inyectar productos químicos con un caudal constante, regulado manualmente desde el panel frontal. Su operación sencilla, su amplio rango de capacidades y la posibilidad de conectar un sensor de nivel las convierten en una solución práctica para sistemas de tratamiento de agua, desinfección y procesos industriales.

Dentro de esta familia, la SEKO AKL603 destaca por su equilibrio entre presión y caudal. Puede trabajar en distintos puntos hidráulicos, desde 4 L/h a 12 bar hasta 8 L/h a 2 bar, según las condiciones del sistema.

¿Qué es la serie SEKO Tekna AKL?

La serie AKL pertenece a la gama Tekna de bombas dosificadoras de montaje en pared. Son equipos analógicos que mantienen una dosificación constante y permiten regular manualmente la frecuencia de impulsos mediante una perilla ubicada en el panel frontal.

El operador puede elegir entre dos escalas de ajuste: una escala fina de 0 a 20 % y una escala completa de 0 a 100 % de la capacidad máxima del modelo. Esta doble escala facilita ajustes bajos con mayor control visual y permite utilizar toda la capacidad cuando el proceso lo requiere.

Funciones principales de las bombas SEKO AKL

• Dosificación constante con regulación manual desde el panel frontal.
• Dos rangos de ajuste de frecuencia: 0-20 % y 0-100 %.
• Entrada para sensor de nivel del tanque de producto químico.
• Indicador luminoso de funcionamiento.
• Válvula de cebado manual para facilitar la puesta en marcha.
• Alimentación universal de 100-240 VAC, 50/60 Hz en la configuración estándar.
• Protección exterior IP65 para instalaciones adecuadamente protegidas.
• Cabezal estándar en PVDF, diafragma en PTFE y bolas cerámicas.

La función del sensor de nivel

La diferencia principal entre una SEKO AKL y una versión AKS es la entrada para control de nivel. Al instalar un sensor compatible en el tanque químico, la bomba puede recibir una señal cuando el producto llega al nivel mínimo.

Esta función ayuda a evitar que el equipo continúe dosificando sin químico disponible. También permite alertar al operador, dependiendo de la lógica del tablero o sistema de control instalado. El sensor de nivel debe seleccionarse e instalarse de acuerdo con el tanque, el producto químico y la configuración eléctrica del proyecto.

SEKO AKL603: una opción versátil

La AKL603 es una de las configuraciones más útiles de la familia cuando se necesita combinar una presión intermedia con un caudal de hasta 8 L/h. Su frecuencia máxima es de 160 impulsos por minuto y utiliza conexiones de 4/6 mm en succión y descarga.

Estos valores muestran por qué el modelo no debe describirse únicamente como una bomba de 8 L/h: su caudal disponible depende de la contrapresión. Si el sistema trabaja a 10 bar, por ejemplo, el punto nominal indicado es de 5 L/h.

Modelos disponibles en la serie SEKO AKL

La familia se compone de cinco tamaños principales. Cada modelo cubre diferentes combinaciones de presión y caudal:

Cómo interpretar la tabla de caudal y presión

En una bomba dosificadora, el caudal máximo cambia con la presión de descarga. A medida que aumenta la contrapresión, disminuye el volumen que la bomba puede entregar. Por eso, la selección debe basarse en el punto de operación real y no solamente en el caudal máximo anunciado.

También es recomendable evitar seleccionar una bomba que deba trabajar permanentemente en el extremo más bajo o más alto de su ajuste. Contar con un margen razonable facilita la calibración y permite responder a pequeñas variaciones del proceso.

Materiales de la parte hidráulica

La compatibilidad química debe revisarse siempre con el producto, su concentración y su temperatura. La presencia de PVDF y PTFE ofrece una buena resistencia frente a numerosos químicos utilizados en tratamiento de agua, pero no sustituye una verificación específica de compatibilidad.

Accesorios incluidos para la instalación

La serie Tekna se suministra con un kit básico de instalación que normalmente incluye:

• Filtro o válvula de pie.
• Válvula de inyección.
• Soporte de fijación.
• Tubería de PVC para succión.
• Tubería de PE para descarga.
• Elementos de montaje y sellos, según la configuración.

Según la aplicación, pueden ser necesarios accesorios adicionales como válvula de contrapresión, válvula multifunción, columna de calibración, lanza de succión, sensor de nivel o sistema de desgasificación.

Aplicaciones recomendadas

• Dosificación de hipoclorito de sodio en sistemas de agua potable.
• Cloración en juntas de agua y pequeñas plantas de tratamiento.
• Dosificación de productos para piscinas.
• Inyección de coagulantes, correctores de pH y otros reactivos compatibles.
• Tratamiento de aguas residuales.
• Torres de enfriamiento y procesos industriales.
• Sistemas que requieren un caudal constante y ajuste manual.

¿Cómo seleccionar el modelo AKL adecuado?

Para elegir entre AKL500, AKL600, AKL603, AKL800 y AKL803 es necesario conocer:

• Producto químico, concentración y temperatura.
• Caudal requerido en litros por hora.
• Presión o contrapresión en el punto de inyección.
• Voltaje disponible.
• Necesidad de instalar un sensor de nivel.
• Material requerido para sellos y accesorios.
• Condiciones de succión y distancia entre el tanque y la bomba.

Con esta información se compara el punto requerido con las capacidades de cada modelo y se selecciona la bomba que pueda trabajar de forma estable dentro de su rango.

Buenas prácticas de instalación

• Instalar la bomba en posición vertical, firme y protegida de la intemperie.
• Mantener la temperatura ambiente y las condiciones del lugar dentro de los límites indicados por el fabricante.
• Reducir la longitud de la línea de succión y evitar entradas de aire.
• Instalar correctamente la válvula de pie y la válvula de inyección.
• Cebar la bomba antes de iniciar la dosificación.
• Calibrar el caudal real con el producto y la presión de trabajo.
• Realizar mantenimiento periódico de válvulas, diafragma y tuberías.

Preguntas frecuentes

¿La SEKO AKL603 dosifica siempre 8 L/h?

No. Entrega hasta 8 L/h a 2 bar. A presiones mayores, el caudal nominal disminuye: 6 L/h a 8 bar, 5 L/h a 10 bar y 4 L/h a 12 bar.

¿La AKL603 acepta señal 4-20 mA?

La función estándar de la AKL es dosificación constante con ajuste manual y entrada de nivel. Para control proporcional mediante 4-20 mA o pulsos debe seleccionarse una versión diseñada para ese tipo de señal.

¿Qué ventaja tiene frente a la AKS?

La AKL incorpora entrada para sensor de nivel, lo que permite supervisar la disponibilidad de químico en el tanque y detener la dosificación cuando el nivel alcanza el mínimo, según la configuración instalada.

¿Puede utilizarse para hipoclorito de sodio?

Sí, puede utilizarse en aplicaciones de cloración después de comprobar concentración, temperatura, materiales de los sellos, condiciones de succión y necesidad de accesorios para desgasificación.

¿Cuál es el modelo de mayor caudal?

Dentro de esta gama, la AKL803 alcanza hasta 110 L/h a 0,1 bar. Ese valor no debe interpretarse como disponible a presiones elevadas.

Bombas SEKO AKL en Ecuador

En SUMIWATER ofrecemos bombas dosificadoras SEKO para sistemas de tratamiento de agua potable, aguas residuales y procesos industriales. La AKL603 es una alternativa versátil para aplicaciones que requieren dosificación constante, ajuste manual y protección mediante sensor de nivel.

Nuestro equipo puede ayudarte a verificar el caudal, la presión, la compatibilidad química y los accesorios necesarios antes de seleccionar el modelo.
